Hidrofor seçimi nasıl yapılır? Tesisatınız için doğru su pompası kapasitesini belirlerken bilmeniz gereken debi (Q) ve basma yüksekliği (Hm) hesaplama yöntemleri bu rehberde.
Hidrofor Sistemleri ve Doğru Seçimin Önemi
Hidrofor pompası sistemleri, su basıncının yetersiz kaldığı konut, ticari bina ve endüstriyel tesislerde, suyun istenen basınç ve debide konforlu bir şekilde kullanımını sağlayan otomatik su temin sistemleridir.
Doğru hidrofor seçimi, sistemin verimli çalışması, enerji tasarrufu sağlaması ve uzun ömürlü olması için kritik öneme sahiptir.
İhtiyaçtan daha düşük kapasitede seçilen bir pompa, özellikle pik kullanım anlarında (örn: birden fazla musluğun aynı anda açılması) yetersiz tazyik sorununa yol açarken; ihtiyaçtan fazla yüksek kapasitede bir pompa seçimi ise pompanın sık sık devreye girip çıkmasına (şalt sayısı artışı), mekanik aksamın hızla yıpranmasına ve gereğinden yüksek enerji tüketimine neden olur.
Bu rehberimizde, tesisiniz için en uygun hidrofor pompasını seçerken izlemeniz gereken adımları ve bilmeniz gereken temel hesaplama kriterlerini detaylandırmaktadır.
Artık hidrofor hesabınızı, hidrofor hesaplama aracımızdan yapabilirsiniz.
Hidrofor pompalarımızı incelemek için tıklayabilirsiniz
Hidrofor Seçiminin 3 Temel Kriteri
Doğru bir pompa seçimi için üç ana faktörün hassasiyetle belirlenmesi gerekir:
Gerekli Debi (Q): Tesisin birim zamanda ihtiyaç duyduğu maksimum su miktarı (m³/saat).
Manometrik Basma Yüksekliği (Hm): Pompanın suyu istenen basınca ulaştırabilmesi için yenmesi gereken toplam direnç (mSS).
Kullanım Amacı ve Pompa Tipi: Sistemin kullanılacağı yer (evsel, ticari) ve teknolojik gereksinimler (sabit basınç, enerji verimliliği vb.).
Gerekli Su Debisi (Q) Nasıl Hesaplanır?
Debi (Q), bir tesisin pik kullanım anında ihtiyaç duyacağı su miktarıdır.
Bu hesapta en önemli kavram “Eş Zamanlılık (Kullanım) Faktörü” ‘ dür.
Örneğin, 20 daireli bir apartmanda, 20 dairenin de tüm muslukları aynı anda açma olasılığı yoktur.
Hesaplama, bu eş zamanlı kullanım olasılığına göre yapılır.
Konut Tipi Yapılar (Apartman, Villa) için Debi Hesabı
Konutlarda, daire sayısı veya kişi sayısına dayalı pratik hesaplama yöntemleri kullanılabilir.
Aşağıdaki tablo, standart konut kullanımları için genel bir öngörü sağlamaktadır:
| Daire Sayısı Aralığı | Önerilen Ortalama Debi (Q) (m³/saat) |
| 1 – 3 Daire | 2 – 4 m³/saat |
| 4 – 8 Daire | 4 – 6 m³/saat |
| 9 – 15 Daire | 6 – 8 m³/saat |
| 16 – 25 Daire | 8 – 12 m³/saat |
| 26 – 40 Daire | 12 – 16 m³/saat |
Önemli: Bu değerler standart banyo ve mutfak kullanımını baz alır. Eğer sistemden aynı zamanda yoğun bahçe sulaması (özellikle otomatik sulama sistemleri), havuz dolumu veya yangın tesisatı beslemesi yapılacaksa, bu sistemlerin debi ihtiyaçları mutlaka mevcut hesaba eklenmelidir.
Ticari Tesisler (Otel, Hastane, Okul) için Debi Hesabı
Ticari ve endüstriyel tesislerde debi hesabı daha karmaşıktır. Bu tip projelerde, “daire sayısı” yerine, tesisteki toplam armatür (lavabo, duş, rezervuar vb.) sayısı ve tipi baz alınır.
Her armatüre atanan “kullanım yükü” (fixture unit) değerleri toplanır ve yapının tipine özel eş zamanlılık eğrileri kullanılarak net debi ihtiyacı belirlenir.
Bu, detaylı bir mekanik tesisat projelendirme çalışması gerektirir.
Manometrik Basma Yüksekliği (Hm) Nasıl Hesaplanır?
Manometrik Basma Yüksekliği (Hm), pompanın suyu basması gereken toplam yüksekliği ve bu süreçte yenmesi gereken tüm dirençlerin toplamını ifade eder.
Birimi “metre-su-sütunu” (mSS) olup, 10 mSS yaklaşık 1 Bar basınca eşdeğerdir.
Temel Formül: $Hm = H_{statik} + H_{akış} + H_{kayıp}$
$H_{statik}$ (Statik Yükseklik)
Bu değer, pompanın emiş yaptığı su seviyesi (su deposu çıkış kotu veya şebeke hattı) ile suyun kullanılacağı en yüksekteki armatür (genellikle en üst kattaki duş başlığı) arasındaki net dikey mesafedir.
Örnek: Pompa bodrum katta (kot: -3.0m) konumlanmıştır. 5 katlı binanın en üst katındaki duş başlığı (kot: +15.0m) en yüksek noktadır. $H_{statik}$ = (+15.0m) – (-3.0m) = 18 metre
$H_{akış}$ (Gerekli Akma Basıncı)
Suyu sadece en üst kata ulaştırmak yetmez; musluktan konforlu bir tazyikle akmasını da sağlamak gerekir. Bu, en kritik (en uç) noktada ihtiyaç duyulan minimum basınçtır.
Standart konut uygulamalarında bu değer genellikle 1.5 Bar ila 2.5 Bar arasında talep edilir.
Hesaplamaya mSS cinsinden eklemek için: 1 Bar ≈ 10 mSS
$H_{akış}$ = 2 Bar kabul edilirse = 20 metre
$H_{kayıp}$ (Tesisat Sürtünme Kayıpları)
Su, borular, dirsekler, vanalar ve çekvalfler gibi tesisat bileşenlerinden geçerken sürtünme nedeniyle enerji (basınç) kaybeder.
Bu kayıpların toplamı $H_{kayıp}$ olarak adlandırılır.
Bu değerin net hesabı; boru çapı, boru malzemesi (pürüzlülük), suyun hızı (debiye bağlı) ve tesisatın toplam eşdeğer uzunluğuna göre (Darcy-Weisbach denklemi vb.) yapılır.
Pratik Yaklaşım: Detaylı projenin olmadığı durumlarda, bir ön hesaplama için $(H_{statik} + H_{akış})$ toplamının %15 ila %30’u arasında bir değer, tesisatın durumuna (yeni/eski, boru çapları) göre sürtünme kaybı olarak öngörülebilir.
Örnek Hesaplama: 10 Daireli Apartman Senaryosu
Teorik bilgileri, 10 daireli, 5 katlı (her kat 3m) ve pompanın -1. katta (depodan emişli) konumlandığı bir senaryo üzerinden uygulayalım.
Gerekli Debi (Q) Hesabı:
Konut tipi debi tablosuna bakıyoruz. 10 daire (9-15 aralığında) için pik ihtiyaç:
Q ≈ 7 m³/saat
Manometrik Yükseklik (Hm) Hesabı:
$H_{statik}$ (Statik Yükseklik): Bina 5 katlı (15m), pompa -1. katta (3m). Toplam dikey mesafe = 15m + 3m = 18 metre.
$H_{akış}$ (Akma Basıncı): En üst katta 2 Bar (20m) konforlu basınç istiyoruz = 20 metre.
$H_{kayıp}$ (Sürtünme Kaybı): Tesisatın yeni ve doğru çaplandırıldığını varsayarak $(18m + 20m) = 38m$ toplamının %20’sini alalım: 38 x 0.20 = 7.6m. (Yuvarlayalım) = 8 metre.
Toplam Pompa Gereksinimi (Hm):
$Hm = H_{statik} + H_{akış} + H_{kayıp}$
$Hm$ = 18m + 20m + 8m = 46 metre (mSS)
SONUÇ: Bu 10 daireli apartman için seçilmesi gereken pompa, 7 m³/saat debide 46 mSS (yaklaşık 4.6 Bar) basınç üretebilen bir hidrofor olmalıdır. Bu değerlere göre pompa performans eğrileri incelenerek en verimli model seçilir.
Kullanım Amacına Göre Hidrofor Tipi Seçimi
Kapasiteyi belirledikten sonra, ihtiyaca en uygun pompa teknolojisini seçmek gerekir:
Paket Tipi Hidroforlar
Genellikle konutlar, villalar ve küçük ticari işletmeler için idealdir. Pompa, genleşme tankı, basınç şalteri ve diğer ekipmanların kompakt bir şekilde birleştirildiği sistemlerdir. Montajı kolay ve daha sessiz çalışma eğilimindedirler.

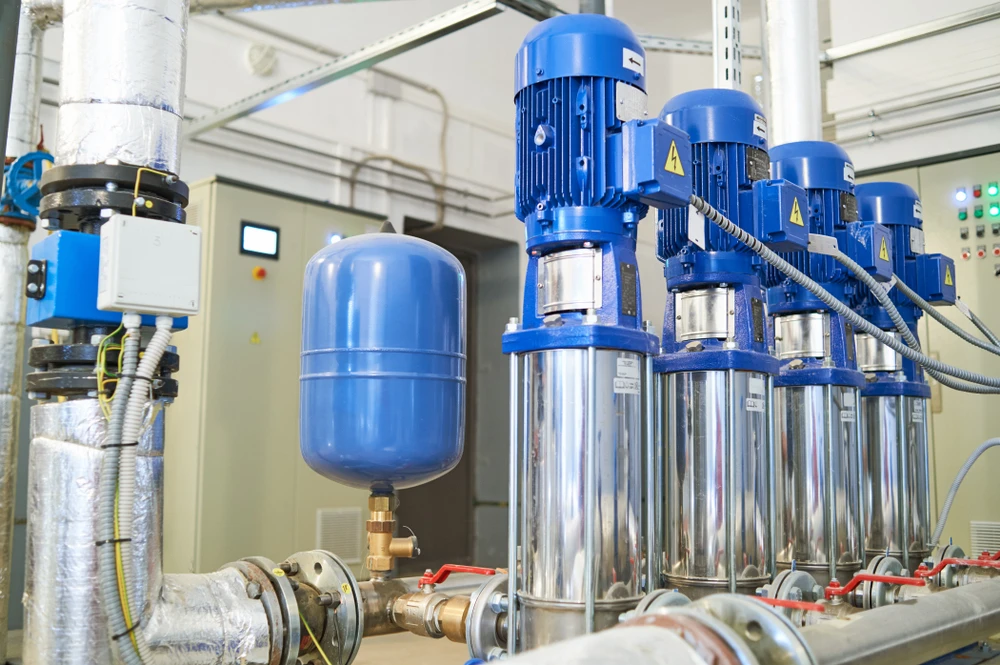

Dikey Milli Çok Kademeli Hidroforlar
Yüksek katlı binalar, oteller, hastaneler ve endüstriyel tesisler gibi yüksek basınç ve debi gerektiren yerlerde tercih edilir. Paslanmaz çelik gövdeli modelleri, özellikle içme suyu (hijyen) ve dayanıklılık açısından avantajlıdır.
Dikey Milli Çok Kademeli Hidrofor pompalarımıza buradan ulaşabilirsiniz
Frekans Konvertörlü (İnvertörlü) Hidroforlar
Modern ve en verimli hidrofor teknolojisidir. Sistem, su kullanım talebine göre pompanın motor devrini (hızını) otomatik olarak ayarlar.
Avantajları:
Enerji Tasarrufu: Sadece ihtiyaç kadar enerji harcar (Geleneksel sistemler tam güçte çalışıp durur).
Sabit Basınç: Musluk açılma sayısından bağımsız olarak dairelerde basınç dalgalanması yaşanmaz.
Yumuşak Kalkış (Soft-Start): Pompa motoru ve tesisat, ani basınç şoklarından korunur, bu da sistemin ömrünü uzatır.
Dikkat Edilmesi Gereken Diğer Kritik Unsurlar
Genleşme Tankı: Hidrofor sisteminin “akciğeri”dir. Pompanın sık devreye girmesini (şalt sayısı) engelleyerek motor ömrünü uzatır ve enerji tasarrufu sağlar. Küçük su çekişlerini (örn: el yıkama) pompa çalışmadan tanktaki basınçla karşılar. Kapasitesi, hidrofor kapasitesine uygun seçilmelidir.
Pompa Malzemesi: İçme suyu hatlarında kullanılacaksa, pompanın suyla temas eden yüzeylerinin (çark, gövde) mutlaka paslanmaz çelik veya hijyenik kompozit malzemeden olması gerekir.
Gürültü Seviyesi (dB): Özellikle bina içine monte edilecekse, pompanın desibel (dB) cinsinden gürültü seviyesi önemli bir konfor kriteridir.
Servis ve Yedek Parça: Seçilecek markanın, yaygın bir servis ağına ve kolay bulunabilir yedek parça desteğine sahip olması, uzun vadeli işletme maliyetleri açısından hayati önem taşır.
Seçim Sadece Bir Hesaplama Değildir
Doğru hidrofor pompasını seçmek, tesisatın mevcut durumu, kullanım alışkanlıkları ve teknik hesaplamaların birleşimini gerektiren bir mühendislik çalışmasıdır.
Bu rehber, kapasite belirleme konusunda güçlü bir temel sağlasa da, her projenin kendine özgü dinamikleri vardır. Yanlış pompa seçimi nedeniyle yaşanabilecek konfor kayıpları ve yüksek işletme maliyetleri riskini almamak için profesyonel destek almak en doğru yaklaşımdır.
Tesisinizin ihtiyaçları için en doğru ve verimli hidrofor sistemini belirlemek, kapasite hesabı yapmak veya mevcut sisteminizi optimize etmek üzere Akın Pompa’nın uzman mühendis ekibinden ücretsiz keşif ve projelendirme desteği alabilirsiniz.
